Schody z platformą

SCHODY Z PLATFORMĄ ze stopu metali lekkich.

SCHODY Z PLATFORMĄ ze stopu metali lekkich, z aluminium, zapewniają bezpieczny dostęp do wysoko umieszczonych drzwi, antresoli itd.

Trzy szerokości stopni 600 - 800 - 1000mm o głębokość stopni: 215mm przy nachyleniu 45° oraz 175mm przy nachyleniu 60°.
Stopnie wykonane są z aluminiowej blachy ryflowanej, na zamówienie istnieje możliwość wykonania stopni z kraty stalowej lub z blachy stalowej perforowanej.

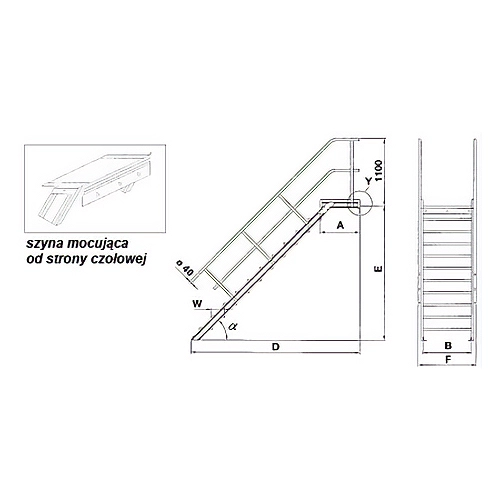

Jednostronna poręcz znajduje się w komplecie jako opcja dostępna jest druga poręcz, barierki i burty. Do zamocowania górnej części schodów w obszarze platformy do ściany konieczne są konsole trójkątne (akcesoria) albo w przypadku mocowania od strony czołowej - szyna mocująca.
Mocowanie dolnej części schodów do podłoża jest możliwe za pomocą dwóch kątowników.

Dostawa następuje w zmontowanych wstępnie podzespołach.
Schody nie są dopuszczone do stosowania jako stałe schody w budynkach mieszkalnych.

Na zamówienie dostępne są schody o innym kącie nachylenia, innej szerokości stopni i innej powierzchni - jako konstrukcja specjalna.

UWAGA: Przy zamówieniach należy zawsze podawać wysokość w pionie (E).

Zapytaj o produkt
Nachylenie 45°
Ilość stopni 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Wysokość w pionie E [mm] 600 – 800 801 – 1000 1001 – 1200 1201 – 1400 1401 – 1600 1601 – 1800 1801 – 2000 2001 – 2200 2201 – 2400 2401 – 2600 2601 – 2800 2801 – 3000 3001 – 3200 3201 – 3400 3401 – 3600
Występ D [mm] 1255 – 1455 1456 – 1655 1656 – 1855 1856 – 2055 2056 – 2255 2256 – 2455 2456 – 2655 2656 – 2855 2856 – 3055 3056 – 3255 3256 – 3455 3456 – 3655 3656 – 3855 3856 – 4055 4056 – 4255
Szerokość stopni B 600mm, ryflowane stopnie aluminiowe Nr katalogowy 824134 824141 824158 824165 824172 824189 824196 824202 824219 824226 824233 824240 824257 824264 824271
Szerokość stopni B 800mm, ryflowane stopnie aluminiowe Nr katalogowy 824332 824349 824356 824363 824370 824387 824394 824400 824417 824424 824431 824448 824455 824462 824479
Szerokość stopni B 1000mm, ryflowane stopnie aluminiowe Nr katalogowy 824530 824547 824554 824561 824578 824585 824592 824608 824615 824622 824639 824646 824653 824660 824677
Druga poręcz za dopłatą Nr katalogowy 824738 824745 824752 824769 824776 824783 824790 824806 824813 824820 824837 824844 824851 824868 824875
Nachylenie 60°
Ilość stopni 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Wysokość w pionie E [mm] 736 – 980 981 – 1225 1226 – 1470 1471 – 1715 1716 – 1960 1961 – 2205 2206 – 2450 2451 – 2695 2696 – 2940 2941 – 3185 3186 – 3430 3431 – 3675 3676 – 3920 3921 – 4165 4166 – 4410
Występ D [mm] 1050 – 1191 1192 – 1332 1333 – 1474 1475 – 1615 1616 – 1757 1758 – 1898 1899 – 2040 2041 – 2181 2182 – 2322 2323 – 2464 2465 – 2605 2606 – 2747 2748 – 2888 2889 – 3030 3031 – 3171
Szerokość stopni B 600mm, ryflowane stopnie aluminiowe Nr katalogowy 824936 824943 824950 824967 824974 824981 824998 825001 825018 825025 825032 825049 825056 825063 825070
Szerokość stopni B 800mm, ryflowane stopnie aluminiowe Nr katalogowy 825131 825148 825155 825162 825179 825186 825193 825209 825216 825223 825230 825247 825254 825261 825278
Szerokość stopni B 1000mm, ryflowane stopnie aluminiowe Nr katalogowy 825339 825346 825353 825360 825377 825384 825391 825407 825414 825421 825438 825445 825452 825469 825476
Druga poręcz za dopłatą Nr katalogowy 825537 825544 825551 825568 825575 825582 825599 825605 825612 825629 825636 825643 825650 825667 825674
UWAGA: zgodnie z normą EN ISO 14122 powyżej wysokości pionowej 500mm i szczelinie z boku podłużnicy schodów >200mm konieczna jest druga poręcz.
Inna wersja stopni:
Szerokość stopni [mm] 600 800 1000
Stopnie wykonane z kratki stalowej Nr katalogowy 823908* 823915* 823922*
Stopnie wykonane z blachy stalowej perforowanej Nr katalogowy 823939* 823946* 823953*
*za każdy stopień dopłata
Szerokość stopni [mm] 600 800 1000
Przedłużenie pomostu, alum. 215mm Nr katalogowy 825704 825711 825728
Barierka czołowa Nr katalogowy 825742 825759 825766
Konsola trójkątna Nr katalogowy 825773 825780 825797
Przedłużenie barierki o 215mm Nr katalogowy 825735 825735 825735
